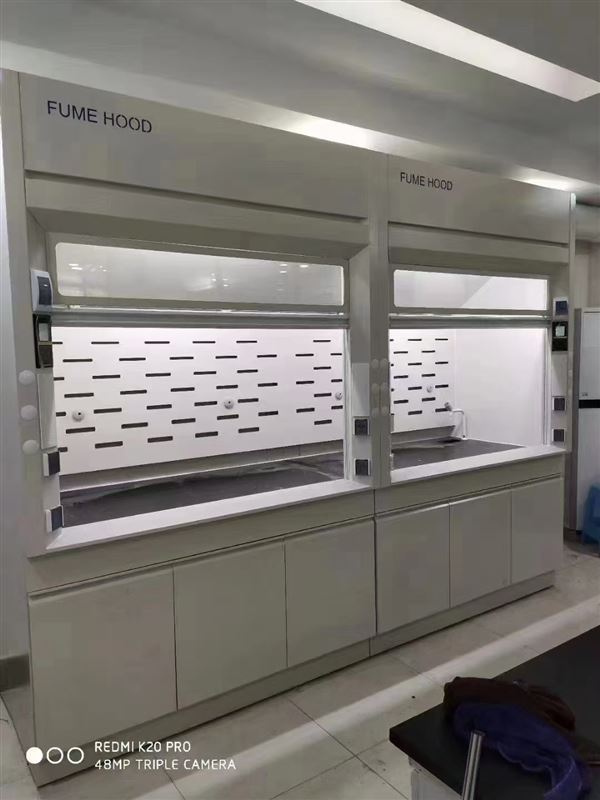

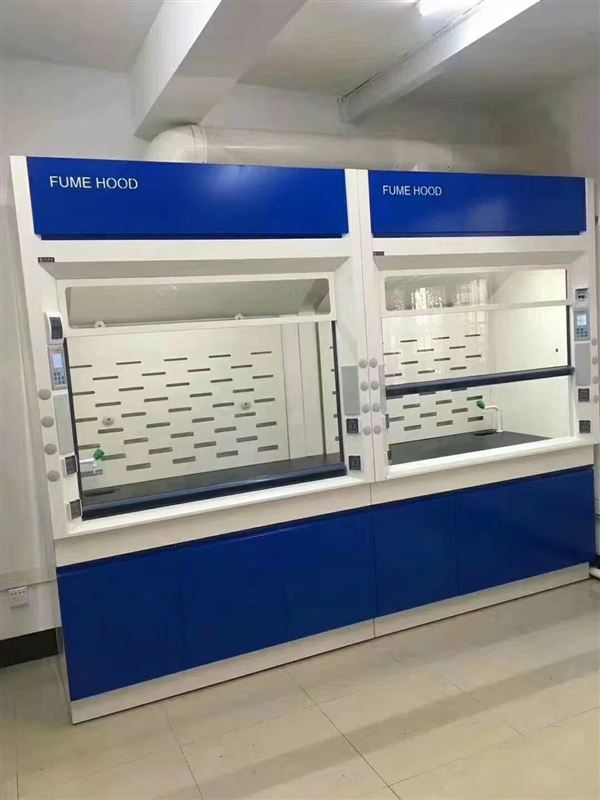

全钢-联体通风柜

规格：3000*850*2350     2台，尺寸偏差±5mm

3600*850*2350      6台,尺寸偏差±5mm

1、全钢-联体通风柜设计依据：

1.1 全钢-联体通风柜设计，安装，施工的技术规范标准。

1.2  全钢-联体通风柜及配套水电安装位置满足业主提供的有关文件和设计图要求。

1.3  所有的全钢-联体通风柜需遵循以下规范标准

（1）《检验检测实验室设计与建设技术要求 第一部分 通用要求》（GB/T 32146.1-2015）；

（2）《检验检测实验室技术要求验收规范》(GB/T 37140-2018)；

（3）《科研建筑设计标准》（JGJ 91-2019）；

（4）《建筑给水排水设计规范》(GB 50015-2021)；

（5）《建筑设计防火规范》（GB 55037-2022）；

（6）《低压配电设计规范》(GB 50054-2020)；

（7）《通用用电设备配电设计规范》(GB 50055-2011)；

（8）《通风与空调工程施工质量验收规范》（GB 50243-2016）；

（9）《简明通风设计手册》（GB 50194-2014）；

（10）《金属家具通用技术条件》（GB/T 3325-2017）；

（11）《教学实验室设备实验台(桌)的安全要求及试验方法》（GB/T 21747-2008）；

（12）《家具力学性能试验》（GB/T 10357）；

（13）《电气装置安装工程低压电器施工及验收规范》（GB 50254-2014）；

（14）《公共建筑节能设计标准》（GB 50189-2015）；

（15）《排风柜》（JB/T 6412－1999）；

（16）《实验室家具通风柜》（QB/T 5589-2021）；

2、全钢-联体通风柜

为保证投标产品质量，通风柜性能需符合如下要求，各项性能满足或优于如下要求：

结构：外部结构整体全钢结构，采用高质量冷轧钢板组成，柜体材料厚度大于等于1.0mm,表层经环氧树脂喷涂处理，坚固耐用，防化学及防酸碱，通风柜所有材料均需恒久耐用，安全环保。

通风柜性能须满足或优于如下要求：

2.1.金属喷涂层理化性能：

（1）附着力：交叉刻画（1.6mmX1.6mm),没有掉漆

（2）防腐性能：盐喷实验300小时无变化

（3）耐磨性能：Taber磨损实验200次循环，不超过5.5mg

★(4)耐腐蚀及酸碱功能：耐实验室常用种类化学试剂试验，按GB/T21747-2008中6.3.8进行漆面结果是3级的情况不应多于4个。

★（5）抗盐雾：18h,1.5mm以下锈点≤20点/dm²，其中≥1.0mm锈点不超过5点（距离边缘棱角2mm以内的不计）

2.2.尺寸偏差：外形尺寸:偏差±5mm;分缝要求：所有分缝≤2.0mm;

底角平稳性≤1mm;抽屉：下垂度≤10mm;抽屉摆动度≤10mm;正视面板平整度≤0.2mm

2.3.安全性要求：与人体接触的部件不应有毛刺、刃口、尖锐的棱角和端头。

2.4.性能参数：

（1）平均面风速：0.2m/s-0.35m/s

(2)可视化-小烟雾：无可见外溢或逃逸

（3）可视化-大烟雾：无可见外溢或逃逸

（4）示踪气体浓度：泄露浓度平均值不得大于0.05ppm

(5)拉门移动影响：泄露浓度平均值不得大于0.05ppm

（6）周边扫描：泄露浓度平均值不得大于0.05ppm

（7）噪声：变风量排风柜的噪声不应大于55dB(A)

（8）控制浓度：变风量排风柜的控制浓度不应大于0.5ml/m³

★2.5.耐老化性：室内500h,室外1000h,冲击强度的保持率≥60%，外观颜色评级≥3级，2.6. 钢板：

（1）耐水测试 光泽（60°）差值/单位值≤0.3，色差（∆E*）≤0.35

★（2) 耐酸测试 光泽（60°）差值/单位值≤7.5，色差（∆E*）≤0.55

★2.7.平衡系统：经过10000次检测。

2.8外壳钢板

外壳钢板采用1.0mm厚优质冷轧钢板,表面经过酸洗、磷化后，再静电喷涂一层具抗腐蚀性能的环氧树脂粉沫，环氧树脂喷涂厚度≥75μm，具有耐腐蚀、防火、防潮等功能。

2.10★排气罩：排气口推荐尺寸为Ø250mm或Ø315mm，排气罩应保证气流排出顺畅，排气罩作为通风柜最易腐蚀的部件之一，需满足国家标准GB/T11547-2008标准规定的耐酸碱及有机溶剂腐蚀要求。

2.11水槽、水嘴：采用实验室专用遥控水龙头，阀芯采用国际通用的瓷阀芯，表面经环氧树脂粉沫喷涂处理。

2.12插座：采用优质多功能万用插座，适用于二三插头，圆扁插头。

2.13技术指标，噪音：≤65db（国标）；风速：0.5m/s三段式排风。

2.14合页：同实验台要求。

2.15通风柜安装调试后要达到以下试验要求：

（1）横向气流测量：横向气流速度在柜门口附近不应超过0.15m/s（30fpm）；

（2）面风速测试:通风柜排风量应设置达到平均面风速0.5±0.1m/s(100±20fpm)执行测试；

（3）示踪气体浓度测试和SME测试：假人静止放置在引射器正前方，在其呼吸区域检测5分钟，通风柜应能控制示踪气体泄漏的平均浓度低于0.05ppm；

（4）沿扫描测试：周沿扫描测试75秒内，通风柜应能控制示踪气体泄漏的平均浓度低于0.05ppm。
